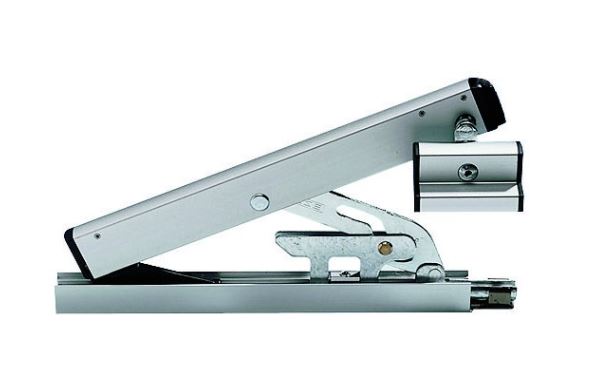

GEZE Zusatzschere OL 95
GEZE Zusatzschere OL 95 - Typ 082445 oder 082448
Beschreibung:
Der OL 95 erreicht bei allen Flügelhöhen die volle Öffnungsweite von 220 mm. Das flache Design der Schere und die Gestängeableitung erfordern nur geringen Platzbedarf über und seitlich des Fensterflügels. Durch die geringe Bauhöhe ist der unauffällige Einbau in Pfosten/Riegel-Konstruktionen möglich. Komplett vormontierte Baugruppen erleichtern den Einbau. Die Scheren und das Gestänge sind von vorn montierbar.
Anschlagungenauigkeiten werden durch eine Andruckeinstellung automatisch ausgeglichen. Befestigungsschrauben sind nicht sichtbar, die klare Linienführung des OL 95 wird somit nicht unterbrochen. Die Verriegelung in der Schere gewährleistet eine sichere Flügelverriegelung. Die leichte Scherenaushängung mit Hilfe der Auslösetaste ermöglicht eine Fensterreinigung von innen und außen. Der GEZE OL 95 erfüllt die hohen Anforderungen der RAL- Güteschutzziele und des hohen RAL-Qualitätsniveaus.
Ausführung:
Technische Daten:
Öffungsweite (max.) 220 mm

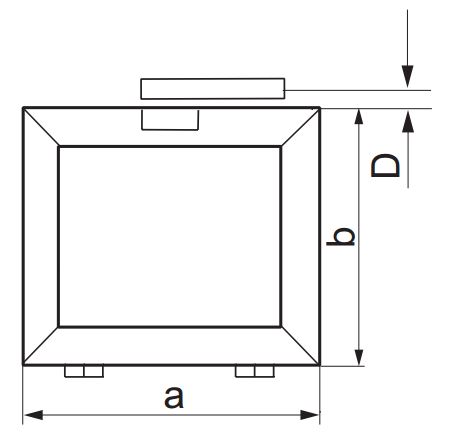

Flügelbreite (min.) 440 mm
Flügelhöhe (min.) 350 mm
Flügelgewicht (max.) 60 kg
Beschlaghub 54 mm

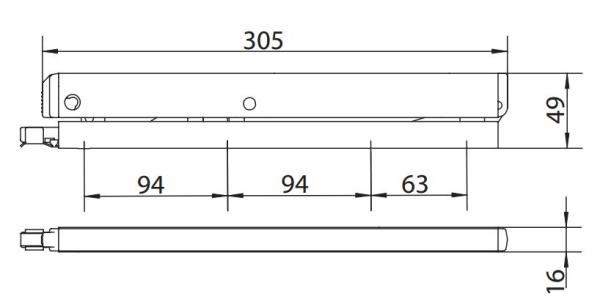

Länge 305 mm
Tiefe 49 mm
Höhe 16 mm
Beschreibung:
Der OL 95 erreicht bei allen Flügelhöhen die volle Öffnungsweite von 220 mm. Das flache Design der Schere und die Gestängeableitung erfordern nur geringen Platzbedarf über und seitlich des Fensterflügels. Durch die geringe Bauhöhe ist der unauffällige Einbau in Pfosten/Riegel-Konstruktionen möglich. Komplett vormontierte Baugruppen erleichtern den Einbau. Die Scheren und das Gestänge sind von vorn montierbar.
Anschlagungenauigkeiten werden durch eine Andruckeinstellung automatisch ausgeglichen. Befestigungsschrauben sind nicht sichtbar, die klare Linienführung des OL 95 wird somit nicht unterbrochen. Die Verriegelung in der Schere gewährleistet eine sichere Flügelverriegelung. Die leichte Scherenaushängung mit Hilfe der Auslösetaste ermöglicht eine Fensterreinigung von innen und außen. Der GEZE OL 95 erfüllt die hohen Anforderungen der RAL- Güteschutzziele und des hohen RAL-Qualitätsniveaus.
Ausführung:
- Flachform- Oberlichtöffner OL 95
- Incl. Standard Flügelbock
- Für Holz,- Kunststoff - oder Metallfenster geeignet
- Öffnungsweite max 220mm
- Für Ableitung LS oder RS verwendbar
- Verschiedene Oberflächen wählbar
Technische Daten:
Öffungsweite (max.) 220 mm
Flügelbreite (min.) 440 mm
Flügelhöhe (min.) 350 mm
Flügelgewicht (max.) 60 kg
Beschlaghub 54 mm

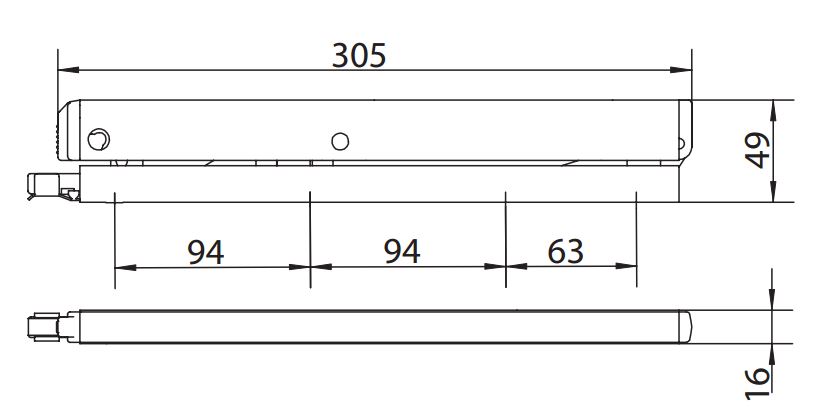

Länge 305 mm
Tiefe 49 mm
Höhe 16 mm
