Schüco Steuerung und Puffermodul – für Schüco Motorschloss (241957 / 241956 / 241878)

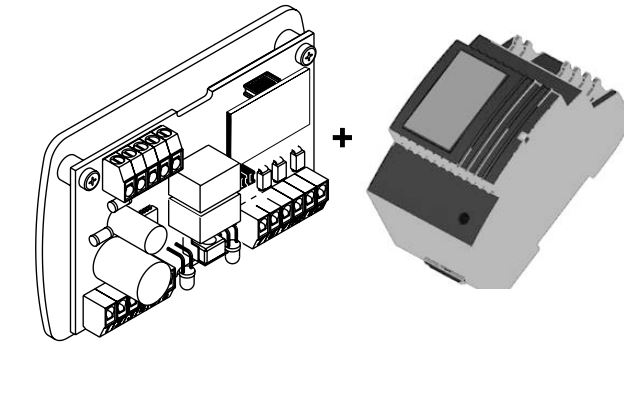

Steuerung und Puffermodul - Schüco Art. Nr.: 268314
Funktionsbeschreibung:
Das Puffermodul wird in Reihe, zwischen dem 12 V DC-Netzteil und der Steuerung, angeschlossen. Der Strom des Netzteils fließt somit durch das Puffermodul, weiter zur Steuerung und von da aus
weiter zum Motorschloss. Sollte genau während einer gerade stattfindenden Ver- oder Entriegelungsfahrt des Motorschlosses, die 12 V DC-Spannungsversorgung des Netzteils ausfallen, da z. B. genau in diesem Moment auf der 230 V Eingangsseite des Netzteils ein Stromausfall auftritt, übernimmt das Puffermodul kurzzeitig die Bereitstellung der 12 V DC-Betriebsspannung, bis das Schloss in eine definierte Endstellung (Tür komplett verriegelt oder Tür entriegelt mit ausgefahrener Schlossfalle) gefahren ist. Danach wird die Stromzufuhr zum Schloss unterbrochen, bis das Puffermodul wieder mit 12 V DC bestromt wird.
Ausführung:
- Zum Betrieb der Motorschlösser
- Zur externen Unterbringung im Aufputzgehäuse
- Incl. Puffermodul
- Netzteil 12 V DC, 1,9 A
- Zur Hutschienenmontage
- Ohne Aufputzgehäuse (gesondert bestellbar)
Gesondert bestellen:
Aufputzgehäuse KV-AP12 – Schüco Art. Nr. 262498
